حفاظت مکانیکی از خطوط لوله در زمینهای سنگی با راک شیلد
دفن خطوط لوله یکی از روشهای رایج برای انتقال نفت، گاز و آب است. با این حال، اجرای خط لوله در مناطق سنگی و صخرهای با چالشهای بیشتری همراه است. سنگهای تیز، قطعات سنگی بزرگ و ناهمواریهای موجود در مسیر میتوانند به پوشش خارجی لوله آسیب وارد کنند و در صورت انتخاب روش نامناسب برای حفاظت، هزینههای نگهداری و تعمیرات افزایش پیدا کند.
به همین دلیل، حفاظت مکانیکی خطوط لوله در زمان طراحی و اجرای پروژه باید بهعنوان یکی از بخشهای مهم عملیات دفن لوله در نظر گرفته شود.
چرا خطوط لوله در زمینهای سنگی به حفاظت بیشتری نیاز دارند؟
پوشش خارجی لولههای مدفون، نخستین سد محافظتی در برابر عوامل محیطی و مکانیکی است. هنگام قرار گرفتن لوله در ترانشه و انجام عملیات خاکریزی، سنگهای تیز ممکن است با سطح لوله یا پوشش آن تماس مستقیم داشته باشند.
این تماس میتواند باعث ایجاد خراش، پارگی یا آسیب موضعی به پوشش خارجی شود. همچنین فشار ناشی از مصالح سنگی اطراف لوله و حرکت احتمالی خاک در طول زمان میتواند تنش مکانیکی بیشتری به سیستم وارد کند.
مشکل تنها به زمان بهرهبرداری محدود نمیشود. در بسیاری از پروژهها، مرحله خاکریزی و پر کردن ترانشه نیز یکی از مراحل حساس از نظر احتمال آسیب مکانیکی به پوشش لوله است.
مهمترین عوامل مؤثر بر حفاظت خطوط لوله
برای انتخاب روش مناسب حفاظت مکانیکی، باید شرایط واقعی پروژه بررسی شود. مهمترین عوامل عبارتاند از:
-
جنس و نوع لوله
-
قطر و طول خط لوله
-
نوع پوشش خارجی
-
عمق دفن
-
جنس خاک
-
اندازه و شکل سنگهای موجود در مسیر
-
میزان صخرهای بودن زمین
-
شرایط آب زیرزمینی و زهکشی
-
روش خاکریزی و تراکم مصالح
-
شرایط اقلیمی و حرکات احتمالی زمین
هرچه میزان سنگ و احتمال تماس سنگهای تیز با لوله بیشتر باشد، اهمیت استفاده از یک سیستم حفاظت مکانیکی مناسب افزایش پیدا میکند.
روشهای متداول حفاظت مکانیکی خطوط لوله
برای حفاظت از خطوط لوله میتوان از روشهای مختلفی استفاده کرد. انتخاب روش مناسب به شرایط پروژه و الزامات فنی آن بستگی دارد.
| روش حفاظت | کاربرد | مزایا | نکته قابل توجه |
|---|---|---|---|
| خاک نرم یا ماسه | ایجاد لایه محافظ اطراف لوله | کاهش تماس مستقیم سنگ با لوله | تأمین و حمل مصالح ممکن است پرهزینه باشد |
| سرند کردن خاک حفاری | حذف سنگهای بزرگ از خاکریزی | امکان استفاده از خاک محل | نیازمند تجهیزات و عملیات اجرایی |
| پوشش بتنی | پروژههای با نیاز به حفاظت مکانیکی بالا | مقاومت مناسب در برابر ضربه و فشار | وزن و هزینه اجرایی بیشتر |
| محافظهای پلیمری | مسیرهای سنگی و صخرهای | سبک، انعطافپذیر و سریعالاجرا | انتخاب مشخصات مناسب ضروری است |
| ژئوتکستایل | جداسازی، فیلتراسیون و زهکشی | کنترل حرکت ذرات و مدیریت آب | وظیفه اصلی آن حفاظت مکانیکی مستقیم از لوله نیست |
| راک شیلد | حفاظت مکانیکی پوشش خارجی لوله | کاهش تماس سنگ با لوله و نصب نسبتاً ساده | باید متناسب با شرایط پروژه انتخاب شود |

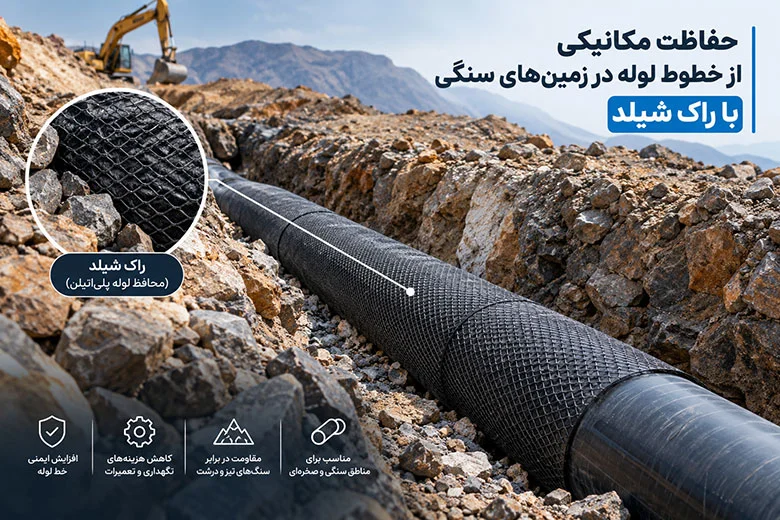

راک شیلد چیست؟
راک شیلد یک محافظ مشبک و ضخیم از جنس پلیاتیلن است که برای محافظت مکانیکی از پوشش خارجی خطوط لوله در مسیرهای سنگی مورد استفاده قرار میگیرد.
این محصول بهصورت رول تولید میشود و میتوان آن را متناسب با ابعاد لوله در محل پروژه برش داد و در اطراف لوله نصب کرد.
ساختار مشبک راک شیلد اجازه عبور خاک و آب را میدهد، اما در عین حال نقش یک لایه محافظ در برابر تماس مستقیم سنگهای تیز با پوشش لوله را ایفا میکند.
این ویژگی در مسیرهایی که امکان استفاده گسترده از خاک نرم یا ماسه وجود ندارد، اهمیت بیشتری پیدا میکند.
راک شیلد چگونه از لوله محافظت میکند؟
پس از قرارگیری لوله در ترانشه، وجود سنگهای تیز در اطراف آن میتواند خطر آسیب مکانیکی را افزایش دهد. راک شیلد با ایجاد یک لایه محافظ بین لوله و محیط سنگی اطراف، این تماس را کاهش میدهد.
از طرف دیگر، ساختار انعطافپذیر محصول باعث میشود بتوان آن را متناسب با شکل لوله نصب کرد.
از مهمترین ویژگیهای راک شیلد میتوان به موارد زیر اشاره کرد:
-
مقاومت کششی بالا
-
مقاومت مناسب در برابر سایش
-
مقاومت در برابر ضربه و نفوذ
-
مقاومت در برابر رطوبت و خوردگی
-
انعطافپذیری مناسب
-
امکان استفاده در شرایط زیر صفر
-
وزن و ضخامت مناسب برای پروژههای صنعتی
-
قابلیت برش آسان در محل پروژه
در پروژههای خطوط لوله، انتخاب مشخصات محافظ باید بر اساس شرایط واقعی مسیر و الزامات طراحی انجام شود.

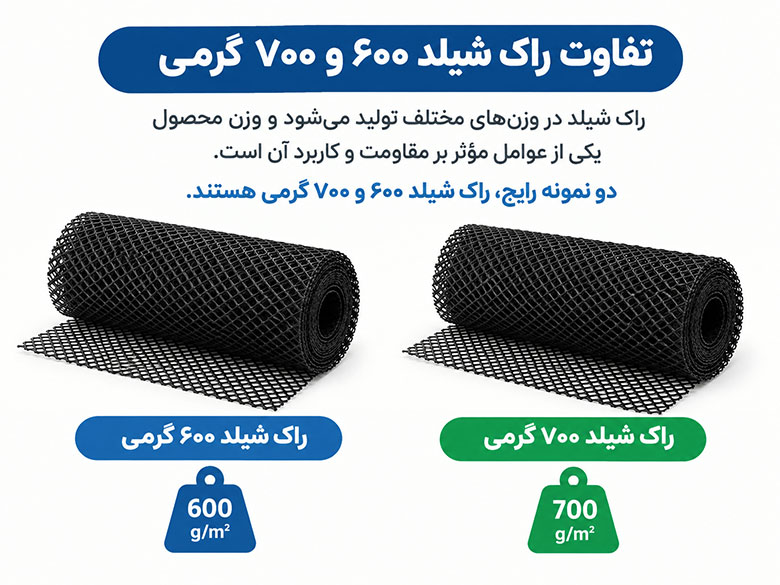

تفاوت راک شیلد ۶۰۰ و ۷۰۰ گرمی
راک شیلد در وزنهای مختلف تولید میشود و وزن محصول یکی از عوامل مؤثر بر مقاومت و کاربرد آن است.
دو نمونه رایج، راک شیلد ۶۰۰ و ۷۰۰ گرمی هستند.
| مشخصه | راک شیلد ۶۰۰ گرمی | راک شیلد ۷۰۰ گرمی |
|---|---|---|
| وزن واحد سطح | ۶۰۰ گرم بر مترمربع | ۷۰۰ گرم بر مترمربع |
| مقاومت مکانیکی | مناسب | بالاتر |
| کاربرد معمول | مسیرهای نیمهسنگلاخی | مسیرهای سنگی و شرایط سختتر |
| مقاومت در برابر ضربه | مناسب | بیشتر |
| وزن رول | کمتر | بیشتر |
| انتخاب نهایی | وابسته به شرایط پروژه | وابسته به شرایط پروژه |
وزن بالاتر لزوماً به معنی مناسب بودن محصول برای همه پروژهها نیست. اندازه سنگها، قطر لوله، عمق دفن و شرایط اجرایی باید همزمان بررسی شوند.

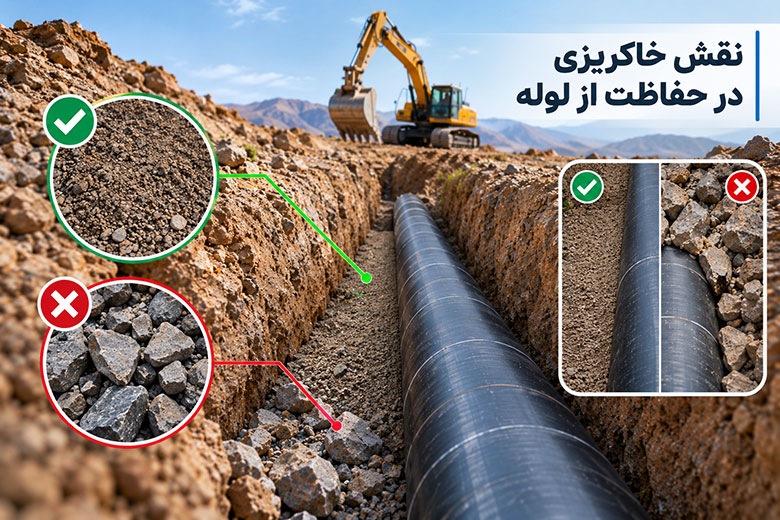

نقش خاکریزی در حفاظت از لوله
انتخاب محافظ مناسب تنها بخشی از فرآیند حفاظت مکانیکی است. نحوه خاکریزی ترانشه نیز تأثیر زیادی بر عملکرد سیستم دارد.
در صورت امکان، بهتر است مصالح اطراف لوله فاقد سنگهای تیز و قطعات بزرگ باشند. این کار احتمال وارد شدن فشار نقطهای به پوشش خارجی لوله را کاهش میدهد.
اما در پروژههایی که مسیر طولانی است یا دسترسی به حجم زیادی از خاک مناسب دشوار است، تأمین، حمل و انتقال مصالح میتواند هزینه و زمان اجرای پروژه را افزایش دهد.
در چنین شرایطی استفاده از راهکارهای محافظتی مناسب میتواند بخشی از این محدودیتهای اجرایی را مدیریت کند.
آیا ژئوتکستایل میتواند جایگزین راک شیلد شود؟
راک شیلد و ژئوتکستایل کاربرد یکسانی ندارند.
ژئوتکستایل بیشتر برای جداسازی لایههای خاک، فیلتراسیون، کنترل حرکت ذرات و بهبود زهکشی استفاده میشود؛ در حالی که راک شیلد با هدف اصلی حفاظت مکانیکی از پوشش خارجی لوله در برابر سنگ و ضربه به کار میرود.
در برخی پروژهها این دو محصول میتوانند در کنار یکدیگر استفاده شوند. برای مثال، ژئوتکستایل میتواند وظیفه جداسازی و مدیریت آب را بر عهده داشته باشد و راک شیلد برای حفاظت مکانیکی لوله مورد استفاده قرار گیرد.
بنابراین، انتخاب بین این دو محصول باید بر اساس عملکرد مورد انتظار از لایه محافظ انجام شود.
نصب راک شیلد چگونه انجام میشود؟
راک شیلد به شکل رول عرضه میشود و امکان برش آن در محل پروژه وجود دارد.
پس از آمادهسازی لوله، محصول بر اساس ابعاد مورد نیاز برش داده شده و در اطراف لوله قرار میگیرد. سپس با استفاده از بست یا تسمه در محل ثابت میشود تا در زمان خاکریزی جابهجا نشود.
سادگی نسبی این فرآیند باعث میشود در پروژههای طولانی نیز بتوان عملیات نصب را با سرعت مناسبی انجام داد.
با این حال، جزئیات نصب باید متناسب با طراحی پروژه، قطر لوله و دستورالعمل تولیدکننده تعیین شود.
ابعاد و متراژ رول راک شیلد
راک شیلد بهصورت رول تولید و عرضه میشود و ابعاد رول یکی از عوامل مؤثر بر سرعت اجرا، میزان پرت مصالح و هزینه حمل در پروژه است.
در حال حاضر راک شیلد (Rock Shield) در دو عرض استاندارد تولید میشود:
| مشخصه | رول عرض ۱ متر | رول عرض ۲ متر |
|---|---|---|
| عرض رول | ۱ متر | ۲ متر |
| طول رول | ۳۰ متر | ۳۰ متر |
| مساحت هر رول | ۳۰ مترمربع | ۶۰ مترمربع |
| کاربرد معمول | لولههای با قطر کوچک و متوسط، ترمیم موضعی، اتصالات و زانوییها | لولههای با قطر بالاتر و مسیرهای طولانی |
| مزیت اجرایی | جابهجایی آسانتر و پرت کمتر در قطعات کوچک | تعداد درز کمتر و سرعت نصب بیشتر |
هر دو عرض در وزنهای ۶۰۰ و ۷۰۰ گرم بر مترمربع قابل تولید است؛ بنابراین انتخاب نهایی ترکیبی از عرض رول و وزن واحد سطح، بر اساس قطر لوله و شرایط سنگی مسیر انجام میشود.
انتخاب عرض رول بر اساس قطر لوله
برای پوشش کامل دور لوله، عرض مورد نیاز تقریباً برابر است با محیط لوله بهعلاوه مقدار همپوشانی (معمولاً ۵ تا ۱۰ سانتیمتر):
عرض مورد نیاز ≈ (۳٫۱۴ × قطر خارجی لوله) + همپوشانی
| قطر خارجی لوله | محیط تقریبی | عرض پیشنهادی |
|---|---|---|
| تا ۸ اینچ (۲۱۹ میلیمتر) | حدود ۰٫۷ متر | رول ۱ متری |
| ۱۰ اینچ (۲۷۳ میلیمتر) | حدود ۰٫۸۶ متر | رول ۱ متری |
| ۱۲ تا ۲۰ اینچ | ۱ تا ۱٫۶ متر | رول ۲ متری |
| ۲۴ اینچ (۶۱۰ میلیمتر) | حدود ۱٫۹۲ متر | رول ۲ متری (با همپوشانی کم) |
| ۳۰ اینچ و بالاتر | بیش از ۲٫۴ متر | ترکیب دو رول یا پوشش موضعی بالا و طرفین لوله |
در خطوط با قطر بالا، بهجای پوشش کامل محیط، در برخی طراحیها تنها ناحیه بالایی و کناری لوله (محل تماس احتمالی با مصالح خاکریزی) محافظت میشود. این تصمیم باید بر اساس مشخصات فنی پروژه و دستورالعمل طراح اتخاذ شود.
نکته اجرایی برای برآورد متریال: برای محاسبه تعداد رول موردنیاز، طول خط لوله را بر ۳۰ متر تقسیم کنید و حدود ۵ تا ۱۰ درصد پرت بابت همپوشانی طولی، اتصالات و برشهای محل پروژه در نظر بگیرید.
چکلیست انتخاب سیستم حفاظت مکانیکی لوله
پیش از انتخاب محصول، بررسی موارد زیر میتواند به تصمیمگیری بهتر کمک کند:
۱. وضعیت زمین:
مشخص کنید مسیر نیمهسنگلاخی، سنگلاخی یا کاملاً صخرهای است.
۲. نوع سنگها:
اندازه، شکل و تیزی سنگها اهمیت زیادی دارد.
۳. مشخصات لوله:
قطر، جنس و نوع پوشش خارجی لوله را مشخص کنید.
۴. عمق دفن:
فشار ناشی از خاک و بارهای سطحی را در نظر بگیرید.
۵. روش خاکریزی:
مشخص کنید آیا امکان استفاده از خاک نرم یا مصالح سرندشده وجود دارد یا خیر.
۶. شرایط زهکشی:
وجود آب زیرزمینی و رواناب میتواند روی طراحی لایههای اطراف لوله تأثیر بگذارد.
۷. حجم پروژه:
در پروژههای طولانی، سرعت نصب، وزن رول و هزینه حمل اهمیت بیشتری پیدا میکند.
جمعبندی
اجرای خطوط لوله در زمینهای سنگی نیازمند توجه ویژه به حفاظت مکانیکی است. تماس سنگهای تیز با پوشش خارجی لوله، فشار نقطهای، ضربه هنگام خاکریزی و حرکات احتمالی زمین از جمله عواملی هستند که باید در طراحی و اجرای پروژه مورد توجه قرار گیرند.
استفاده از خاک مناسب، اصلاح بستر، روشهای مناسب خاکریزی و محصولات محافظ پلیمری از جمله راهکارهایی هستند که میتوان با توجه به شرایط پروژه مورد استفاده قرار داد.
راک شیلد نیز بهعنوان یک محافظ مشبک پلیاتیلنی، برای کاهش تماس مستقیم سنگ با پوشش خارجی خطوط لوله در مسیرهای سنگی و صخرهای مورد استفاده قرار میگیرد. انتخاب وزن و مشخصات محصول باید بر اساس شرایط واقعی پروژه، مشخصات لوله و میزان خطر مکانیکی مسیر انجام شود.
